外観

並列する4つのシリンダーの中央にカムチェーントンネルをレイアウトするシンメトリーデザイン。シリンダーやシリンダーヘッドを冷却するための放熱フィンは、必要性からデザインされた機能美メカニズムで、無駄なく突き詰められた設計だと感心する。エンジンマウントは、前1下1後ろは上下1ヶ所の4点支持で、シリンダーより上部だけを取り外すことも可能。分解整備がしやすい構造となっている。

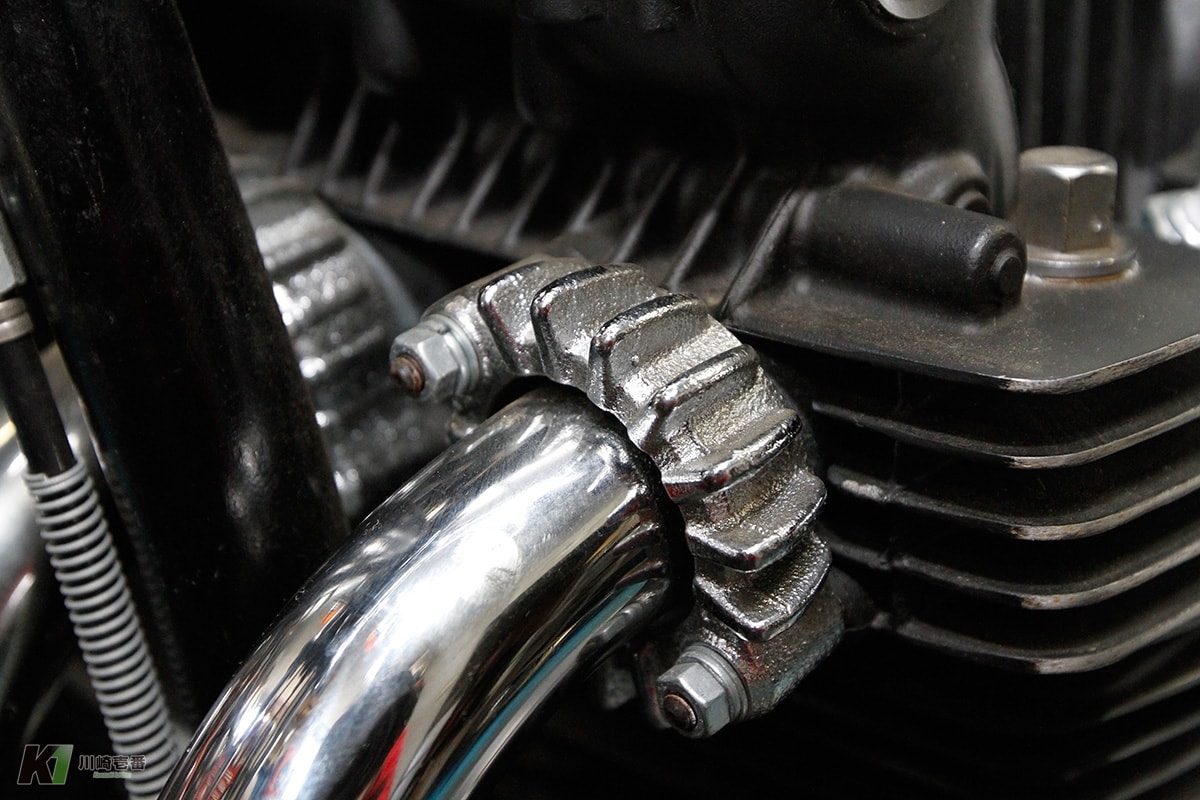

今となってはクラシカルなデザインの一つといえるエキゾーストフランジ。性能や整備性に大きく関与するものではないが、フィンを設けていることに感心するという

第1回:空冷Z系編・シンプルかつ究極

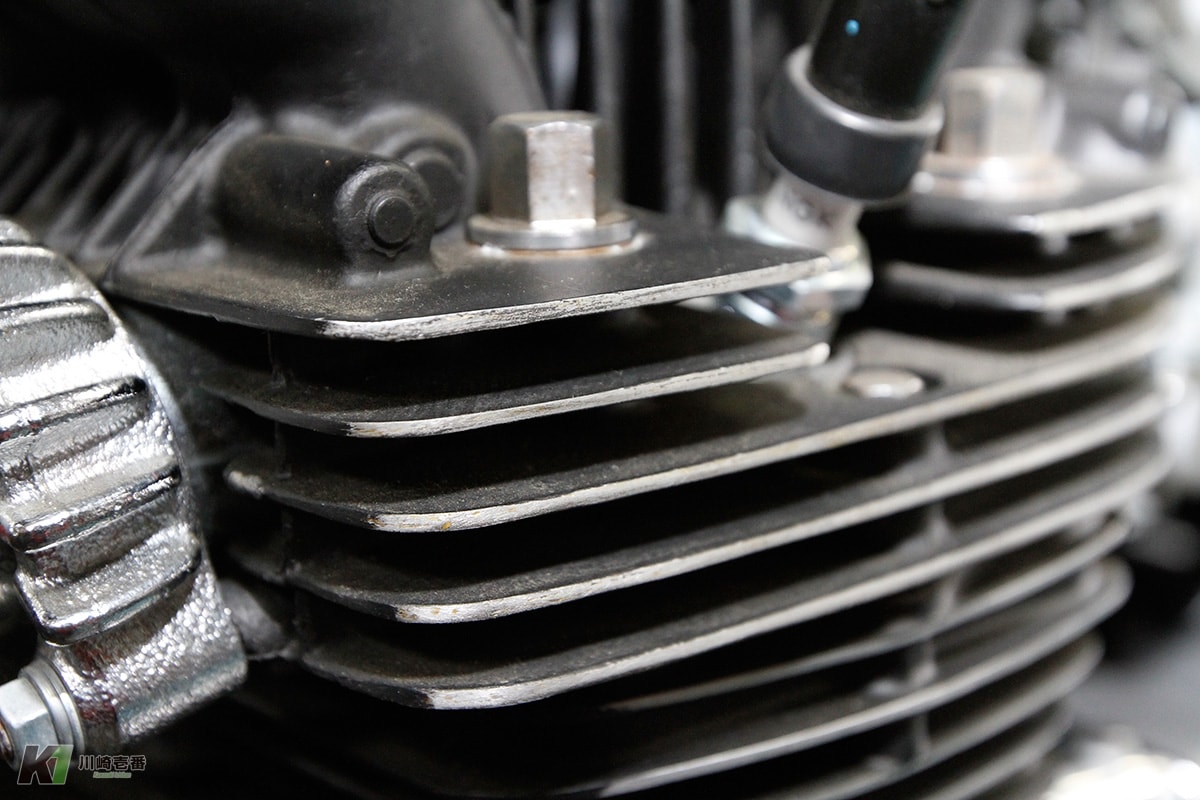

機能美の象徴といえる放熱フィン。枚数やピッチは性能追求から導き出されたデザインだが、フィン側面の粗削りな仕上げに頑丈さとメーカーの自信が表れている

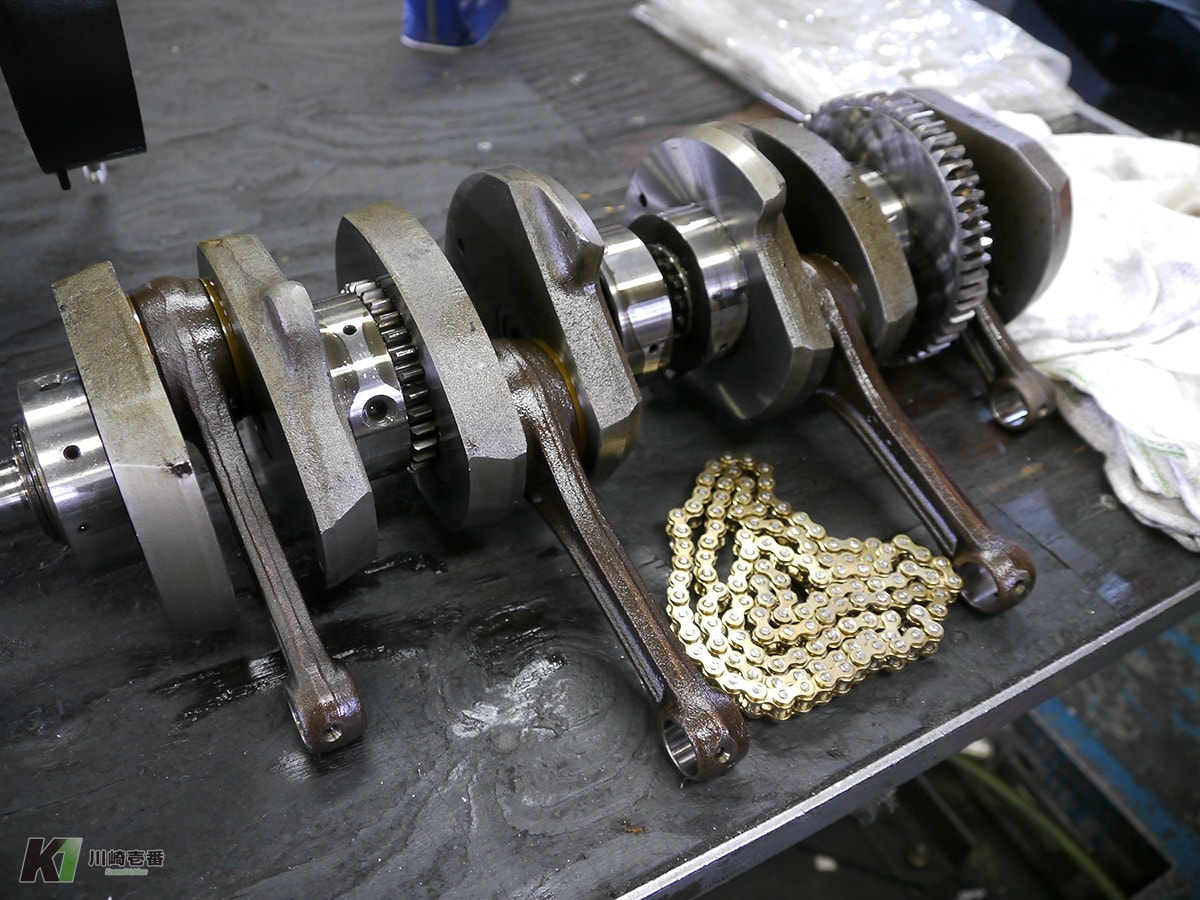

強靭なクランク

軸受け部にローラーベアリングを採用する組み立て式クランクシャフト。すでに一体成型のクランクシャフトもあった時代だが、あえてこの形式を選んだことに先見の明があると栗原氏はいう。「数多くの空冷Z系が現存、実稼働できているのは、整備環境が悪い場所での運用やオイル管理の悪さを想定した、壊れないクランクシャフトがあったからこそだと思います。分解整備するたびに感心します」

第1回:空冷Z系編・シンプルかつ究極
Z1やZ2、Z1000と車種ごとに若干の違いはあるが、オイルをつぎ足し運用する文化の国でも通用する武骨で頑丈な作り込みは共通しているという

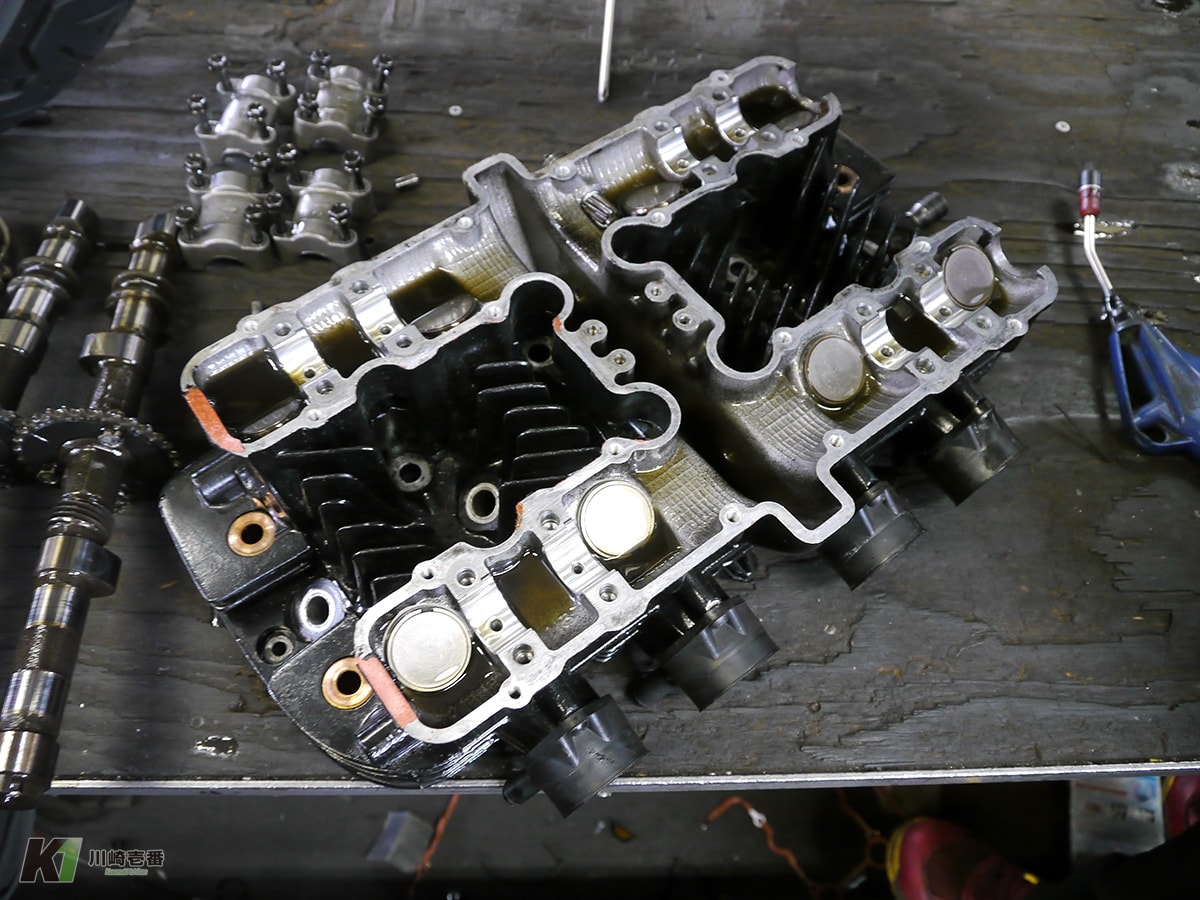

整備性のいい2バルブ

空冷Z系のバルブまわりは、直押し式のDOHC2バルブを採用している。長時間の高出力運転を想定して開発されたものだが、整備性の面でもすぐれているという。「燃焼室に対するバルブの大きさやステムの径、材質など、当時としては熟慮されたものだと思います。当たり前のことですが、本数が少ないので4バルブ形式より整備する時間が短くて済みます」

第1回:空冷Z系編・シンプルかつ究極

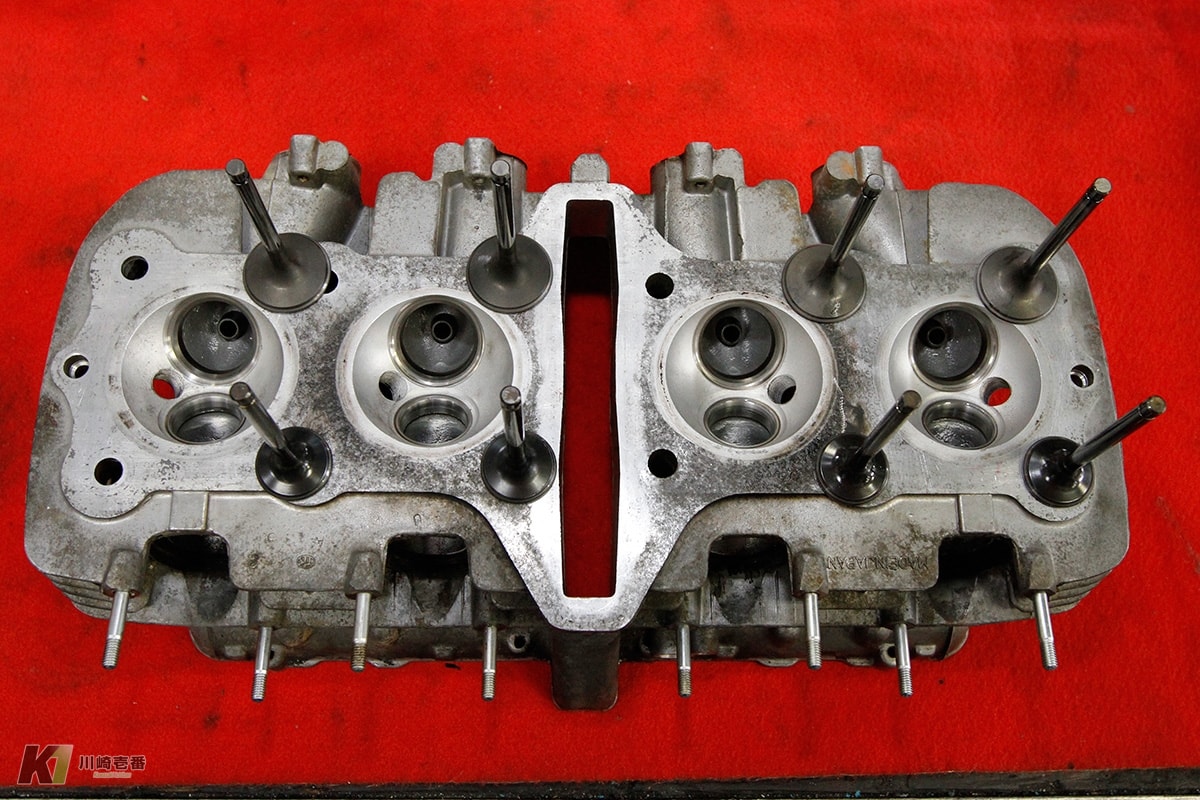

バルブとバルブシートのすり合わせ作業が2×4=8回で済むという整備性のメリット。本数が少ない分だけ整備ミスを起こしにくく、入念に行ななえる

今に通じるポート形状

高性能エンジンに必要な3つの要素は、いい混合気・いい圧縮・いい燃焼といわれているけれど、いい圧縮を実現するためには、シリンダーの充てん効率を高めなければならない。空冷Z系の吸排気ポートは、すぐれたデザインによって高い充てん効率を得ているという。「燃焼室側からポートを覗けば、充てん効率の高さを伺い知ることができます。現代的なエンジンと大差なく、設計開発がいかに優れていたかがわかります」

第1回:空冷Z系編・シンプルかつ究極

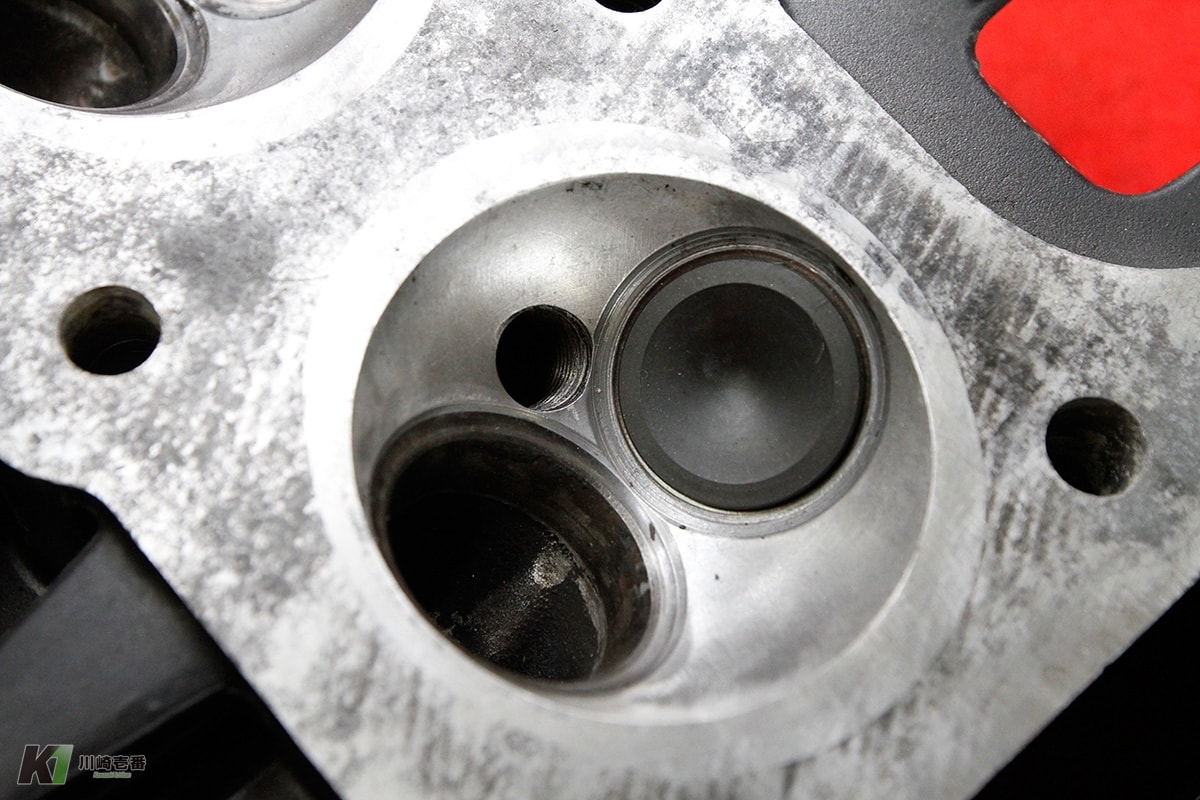

半円球型の燃焼室に対して、直線的にデザインされたポート。性能への貢献だけでなく、清掃もしやすい。バルブ角も絶妙で、吸入した混合気が縦に過流=タンブルフローも見込める

オイルたまりのメリット

空冷Z系エンジンの長寿には、シリンダーヘッドの上部デザインも大いに貢献しているという。「シリンダーヘッドに圧送されるオイルは、カムチェーントンネルへと落ちていきます。空冷Z系のエンジンは、エンジンを止めてサイドスタンドで駐車しても、カムシャフトまわりのオイルが一定量溜まるようなデザインになっています。再始動の時に潤滑不良を起こしにくく、ダメージを受けにくい」

第1回:空冷Z系編・シンプルかつ究極

第1回:空冷Z系編・シンプルかつ究極

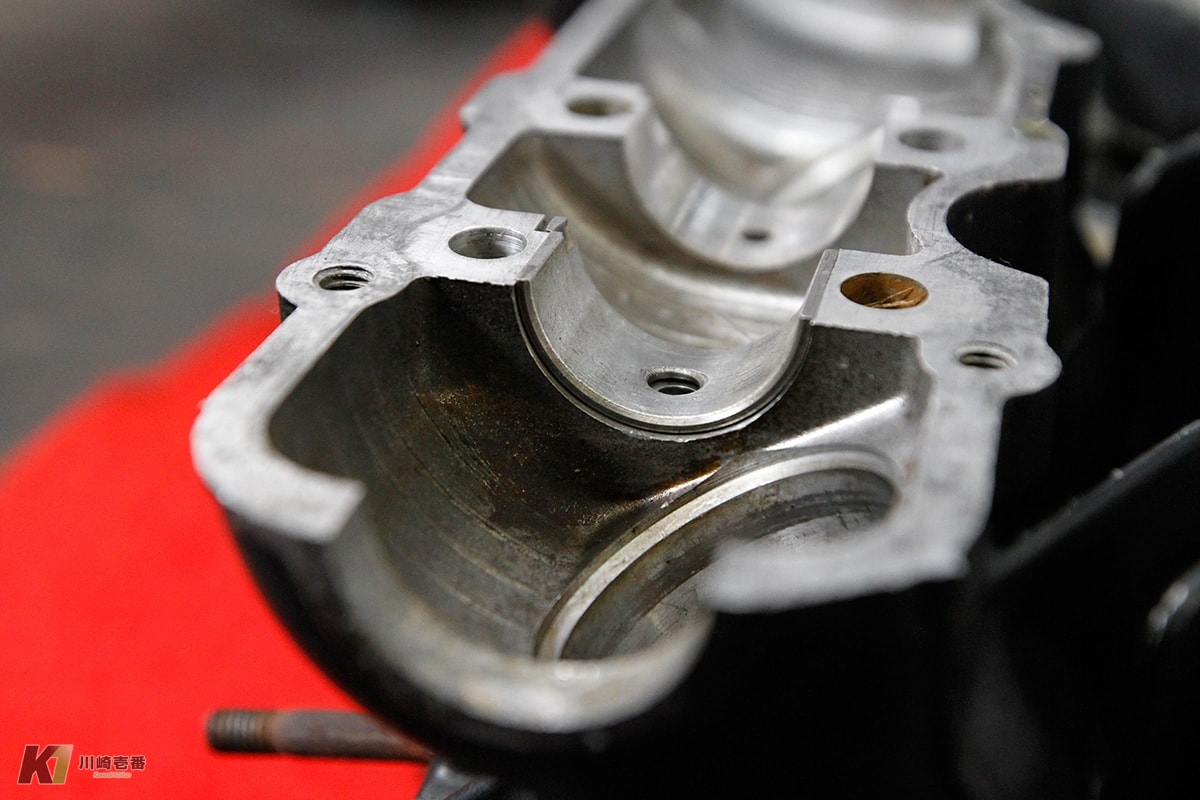

カムシャフトの軸受け部を少し高めて壁状とすることで、オイル溜まりを形成。ドライスタート時の潤滑不良を起こしにくいことから、カムシャフトの摩耗を抑えられる

メタル支持の強み

カムシャフトの支持部にレイアウトされたメタル=プレーンベアリング。シリンダーヘッドへのダメージを軽減する役割もあるという。「カムシャフトは、摩耗によって振れを起こすことがあります。メタル支持でない場合は、ダメージを受けたカムシャフトとシリンダーヘッドを交換することになりますが、メタル支持だとシリンダーヘッド本体は護られ再使用できます」

第1回:空冷Z系編・シンプルかつ究極

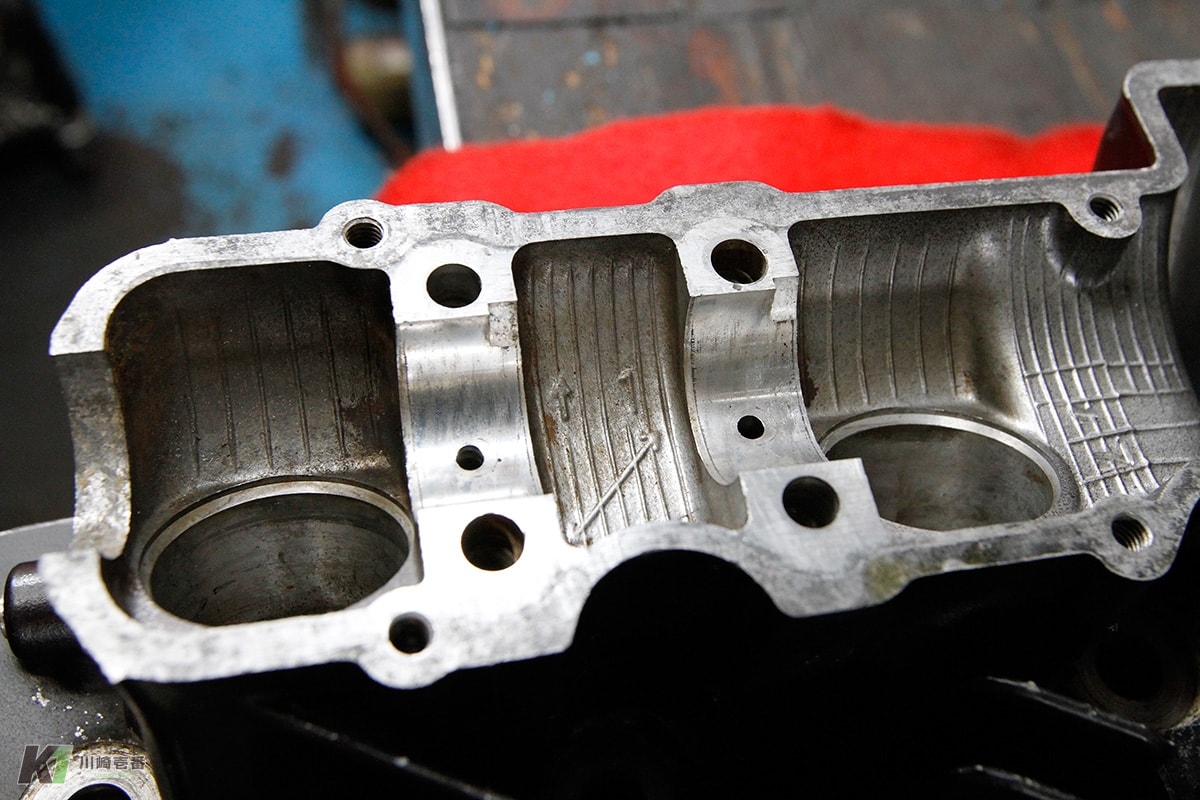

経年使用によるカムシャフトの振れは、軸受け部にダメージを与える。メタル支持だとダメージを受けた部品のみ交換すればよく、性能維持に優れている

セパレート機構を生み出すOリング

シリンダーとシリンダーヘッドのガスケットは、Oリングを用いた3ピース構造。Oリングは、シリンダーのカムチェーントンネルを囲うようにレイアウトされている。「Oリングを使う形式は、併用するガスケットの厚みまでOリングを潰せる。隙間なく圧着できるという特徴があります。歪みに強いガスケット形式とも言えますね」

第1回:空冷Z系編・シンプルかつ究極

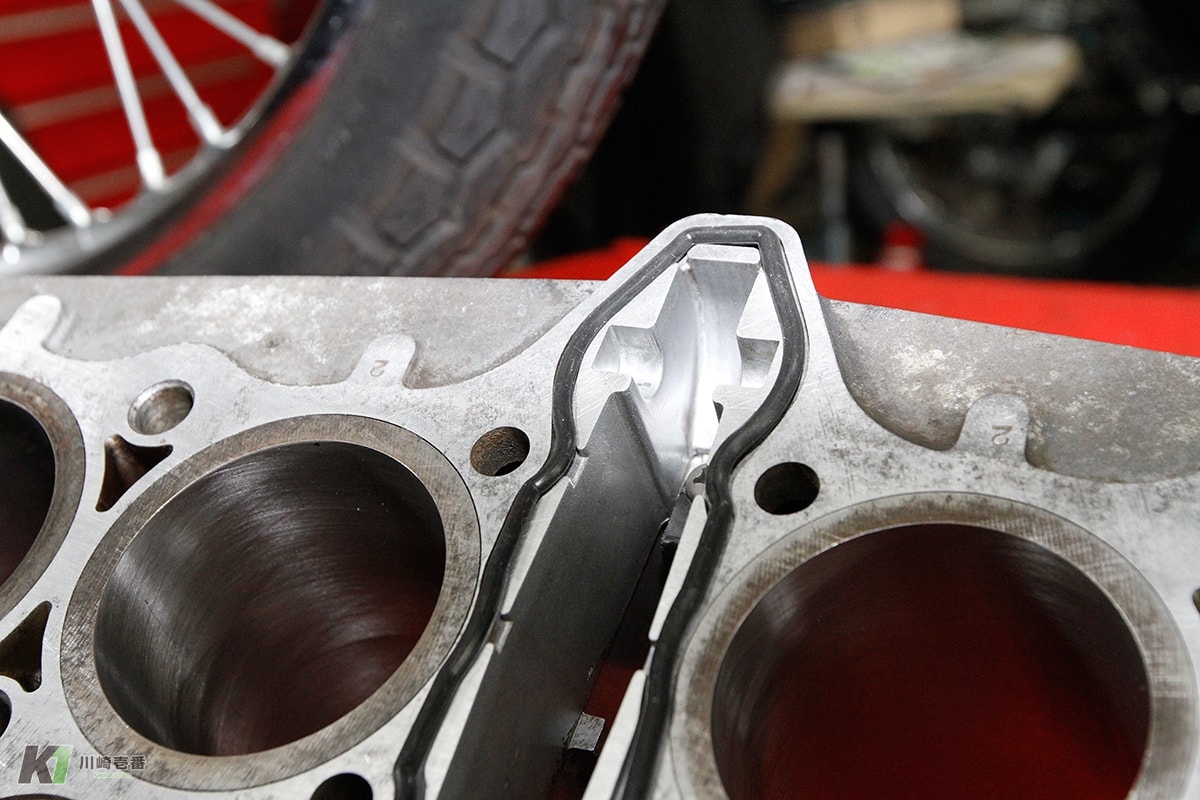

シリンダーのカムチェーントンネル周辺に掘られた溝へ、ゴム系樹脂のOリングをはめ込みシーリングする。社外品もあるが、ウエマツでは純正品を使用
