Z1後期型のオイルパン
「前期型でも十分だと思いますが、後期型のオイルパンは、ストレーナー部にエンジンオイルが集まりやすいような形状となっています。ごくわずかな変化ですけど、大きな進化だと思います」と栗原氏

ページを共有

[PR] YOSHIMURA

おおよそ30年〜40年前のバイクなのに、他車に比べて今でも圧倒に実動率が高い空冷Z系。エンジンが耐久性にすぐれていることは周知の事実だけれど、空冷エンジンの敵とも言える熱対策についてもずば抜けた性能を有しているのか?

流れているなら現代でも十分に通用するが…

壊れないことを第一条件に、開発がスタートしたというZ1のエンジン。初期段階では、走行テストにおいてもオイル漏れが発生。その原因は、熱歪みだったという。そのほかにも、コンロッド大端部の焼き付きやクラッチの容量不足など、次々に現れる問題を克服。冷却性能の実験では、放熱フィンを壊して耐久性の追求を図っていたという逸話もある。当時として想定されるさまざまな負荷をかけて開発された結果、ハイパフォーマンスで壊れないエンジンが誕生した。そんなZ1のエンジンが頑丈なのは、現存実動している車両の多さを見れば明らかだ。ただ、日常的に数多くの空冷Z系に携わるウエマツの栗原弘行氏によれば、現代だからこそ気になる熱問題もあるそうだ。

「エンジンの構造や使用されている部材、オイルの回し方など、現代目線で見てもよく出来ている点が多いです。正しく整備されていれば、1年を通して問題なく走らせることができるでしょう。ただし、近年の気候変化や交通状況が原因なのか、夏季になるとオーバーヒート気味になる車両を見受けるようになりました。私の推測では、Z1のエンジンが開発された当時は、夏季の気温は30度を少し超える程度で、交通量も少なかったのではないかと。現代は体温以上の気温になることも多く、道路にはクルマがあふれています。なので、当時の想定を超える熱の負荷というか、冷却効率の低下がオーバーヒートにつながっているように思います」

実例としては、夏季のツーリングで渋滞にハマったところ、熱ダレによってエンジンが停止するという事案で、点検整備に持ち込まれる車両が年々増えているそうだ。
「熱ダレといえば、連続的な高速回転走行や排気量アップなどのエンジンチューンナップを思い浮かべるかもしれませんが、そのような使い方でオーバーヒートする事案はむしろ稀です。渋滞にハマってオーバーヒートしたという事案の方が多く、とくに変わったチューンナップや使い方をしていなくても、オーバーヒート現象は起こるようです」

その対策として、大容量のオイルクーラーを追加するとか、エンジンオイルの粘度を変えるなどを依頼されるそうだが、必ずしも問題解決に至らないそうだ。
「たとえば、大容量のオイルクーラーを装着しても、走行風で冷やせなければ意味がないし、オイルポンプがノーマルのままではオイルの搬送量が増えないので、大きな改善は見込めないと思います。走行状況にもよりますが、硬めのエンジンオイルに換えるのは、内部の抵抗が増して、かえってオーバーヒートを誘発させてしまうこともあります。シリンダーやシリンダーヘッドのフィンサイズを大型化するのは、加工するコストと得られる効果を考えれば現実的ではないと思います」

では、対策がないのかと言えば、使い方や燃調セッティングの見直しなどで、対策できることもある。
「開発された時代と現代の違い、いかんともしがたい気候変動や環境変化という背景はありますので、夏季はできるだけ渋滞しやすい場所を避けて走る、リーン(薄め)の燃調セッティングになっているなら、少しだけリッチ(濃いめ)にするなど。エンジンオイルは粘度よりもオイルレベルの管理をしっかりとする。Zがどうのこうのというよりも、乗り手の工夫で可能な限りエンジンの負荷を減らすというのが、現実的な対策だと言えます」

当時のエンジン開発が、いかに優れていたのかを冷却性能で知る

現代に通じるエンジンオイルの活用

世界で称賛され、名実ともにカワサキのフラッグシップモデルとなったZ1。開発初期は、エンジンに使用する金属部材の膨張率とガスケットの性質が合わず、オイル漏れで苦戦したという。だが、それもガスケットの仕様変更で解決。当時のバイク用エンジンとしては、究極の存在となっていた。「ストレーナーの位置やオイルギャラリーのレイアウトを見れば、現代エンジンのお手本となっている構造です。そんなところからも、Z1のエンジンはすぐれていると思います」と語る栗原氏。Z1の後期型では、オイルパンの形状にさらなる進化を感じるとか。

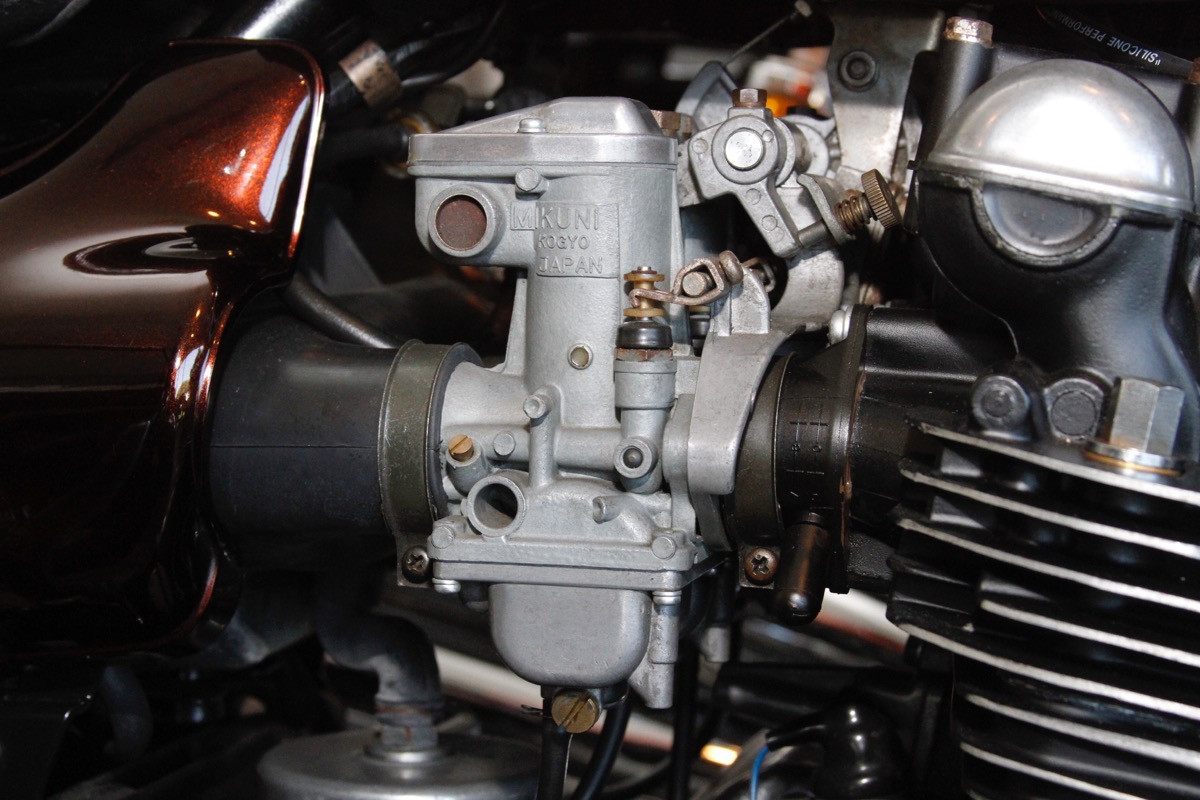

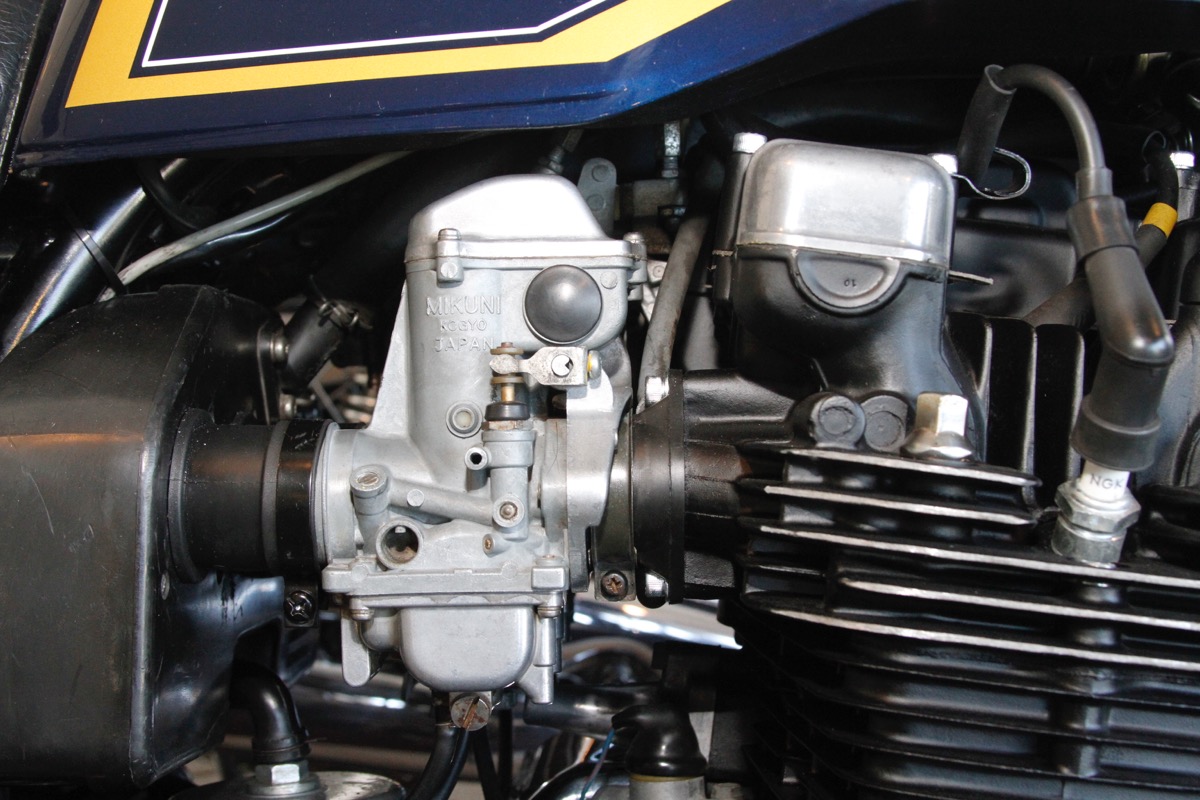

Z1系とZ1000MkⅡ系のキャブレター

空冷Z系に装備されているVM系キャブレター。いわゆる直引き方式で、スロットルケーブルの動きに従い、ピストン形状のスロットルバルブが上下する仕組み。リンクのガタつきをいかにしてなくすかが、調子の良し悪しにつながる。燃調は後継機種ほどリーン(燃料と空気の混合比率=空燃比が大きい=薄い状態)化されており、渋滞にハマったときはオーバーヒート気味になってしまうとか。

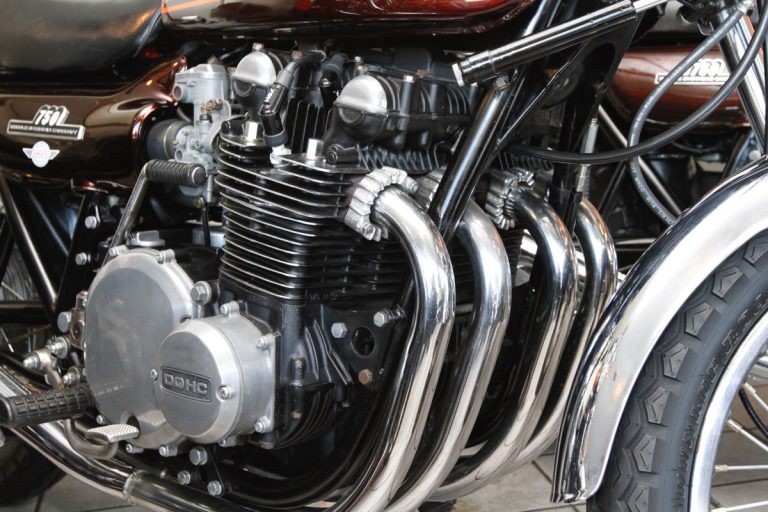

現代の気候では厳しいサイズのフィン

放熱フィンの厚みや形状も、究極の機能美だというZ1のエンジン。だが、地球温暖化や渋滞など、現代の気象状況や道路事情においては、少々の容量不足は否めないと栗原氏は語る。「Z1の開発当時は、交通量が少なく、気温も今より低めだったと思います。なので、このフィンサイズや形状でも十分な冷却性能を得られていたと思います」

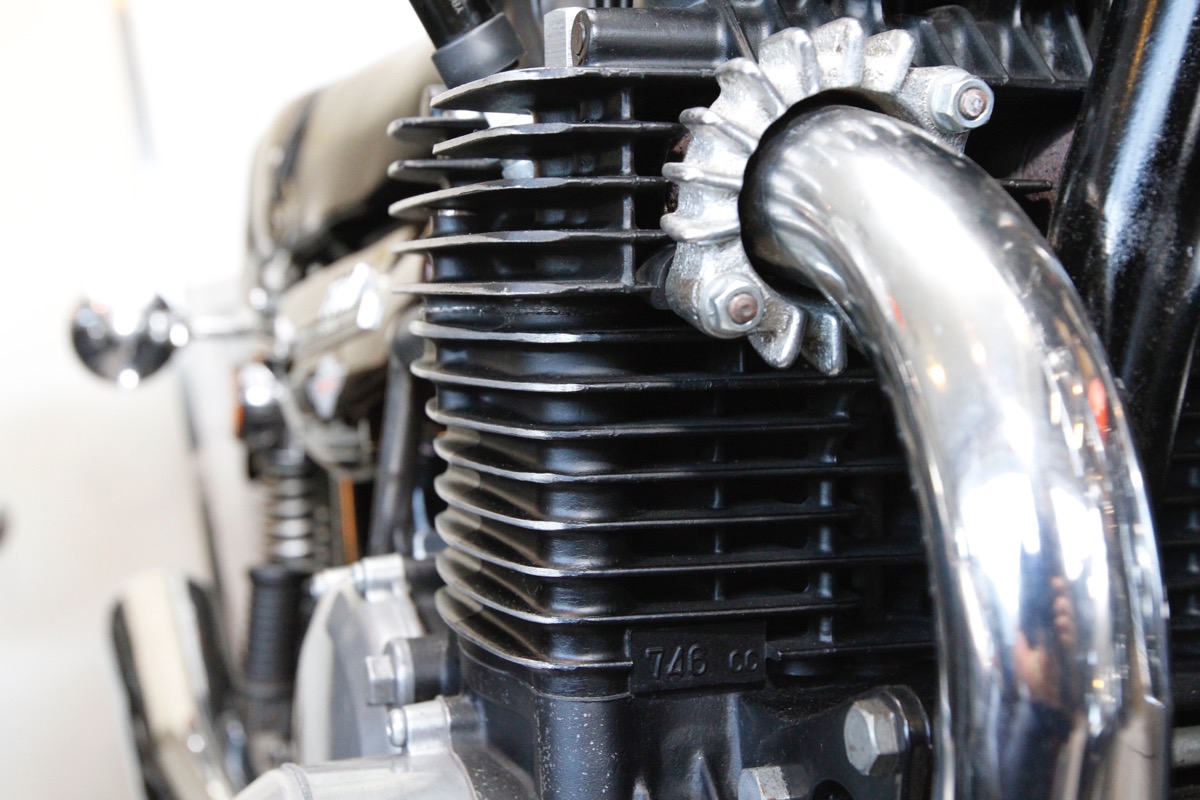

Z1エンジン 放熱フィン形状

現代の交通環境や気候条件だと、もう少し大きく、厚みを増やした方がいいのでは?と思う放熱フィン形状。「渋滞にハマると放熱不足を感じます」

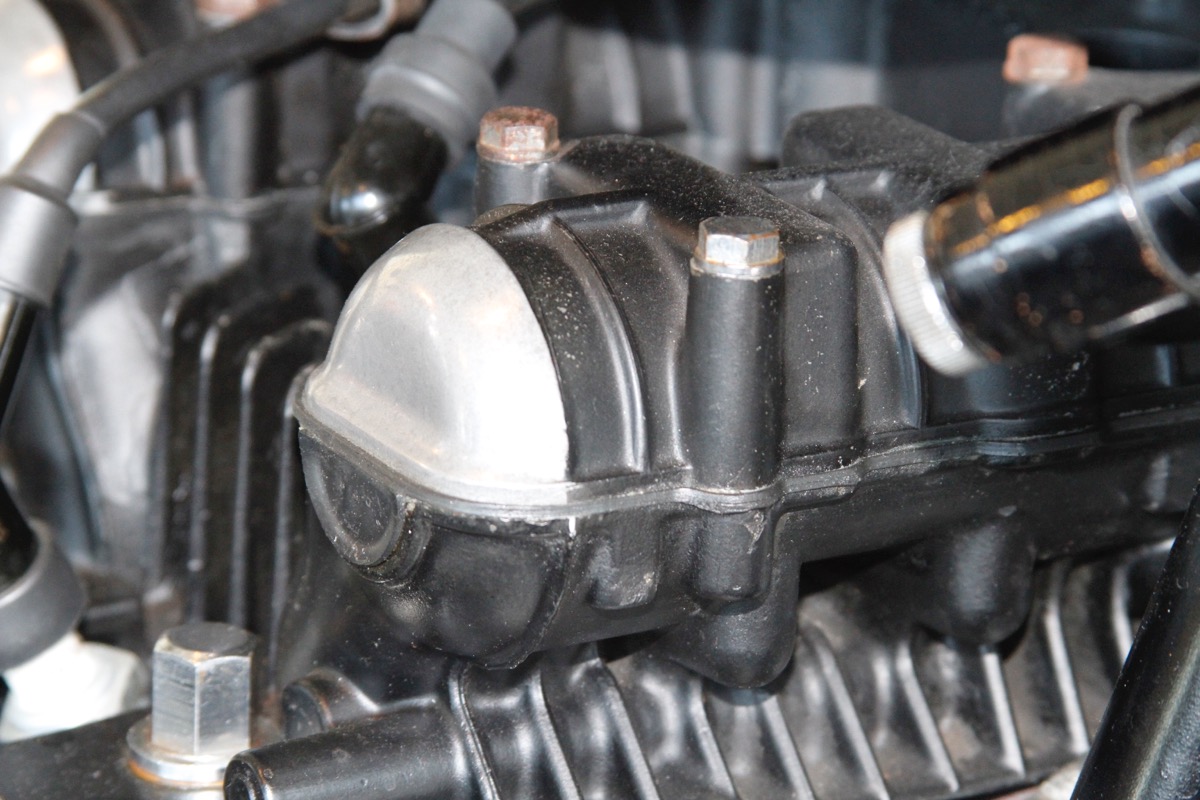

空気の通り孔

一見して、鋳造された一つの塊のようなエンジンだが、じっくり観察すると随所に向こう側が見えるほどの孔が設けられていることに気付く。「当時のエンジンでも、ここまで考えられているのかと思うことばかりですが、シリンダーヘッドのスパークプラグ付近に走行風が当たるような孔だけでなく、シリンダーにも向こう側が見えるほどの孔など、走行風の通り道がいくつも設けられています。周辺のフィンの付け方も、冷却性能の確保に絶妙な位置とデザインで、現代のような機械加工技術がない時代に作られたものだと考えれば、究極のエンジン作りに熟慮されたと思います」

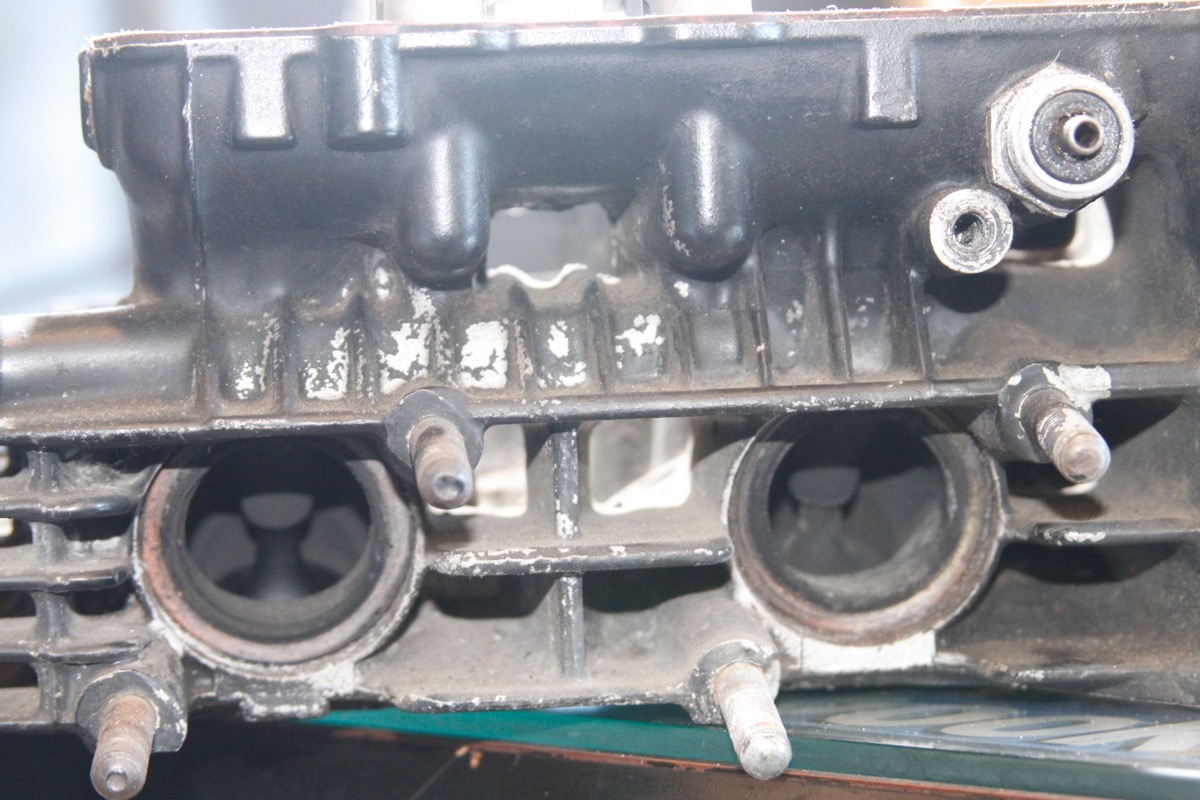

Z1エンジン 熱歪みを抑えるために、いくつも設けられた孔
Z1エンジン 熱歪みを抑えるために、いくつも設けられた孔

熱歪みを抑えるために、いくつも設けられた孔。高速回転・連続運転時にもっとも熱くなるスパークプラグ周辺を、可能な限り冷却しようという意図を見受ける

オーバーヒート対策に効果あるガンコート

初期のZ1やZ2に用いられたエンジンのブラック塗装。精悍なルックスと機能美に貢献しているのだが、一見して同様の仕上げになるガンコートは、冷却性能の向上を図れるスグレモノ。ガンコートとは、銃身の焼き付き対策から発明されたもので、高硬度と高放熱性が特徴。「当社の実例としてはまだ少数ですが、お客さまの声としては『夏場の渋滞時でもオーバーヒートは皆無』『長距離の高速巡行を続けても熱ダレは起こらない』『オイルクーラーがなくても十分に安定している』などと好評です」年間の走行距離が多い、街乗りでのストップアンドゴーが多いなど、シビアコンディション車に有効。

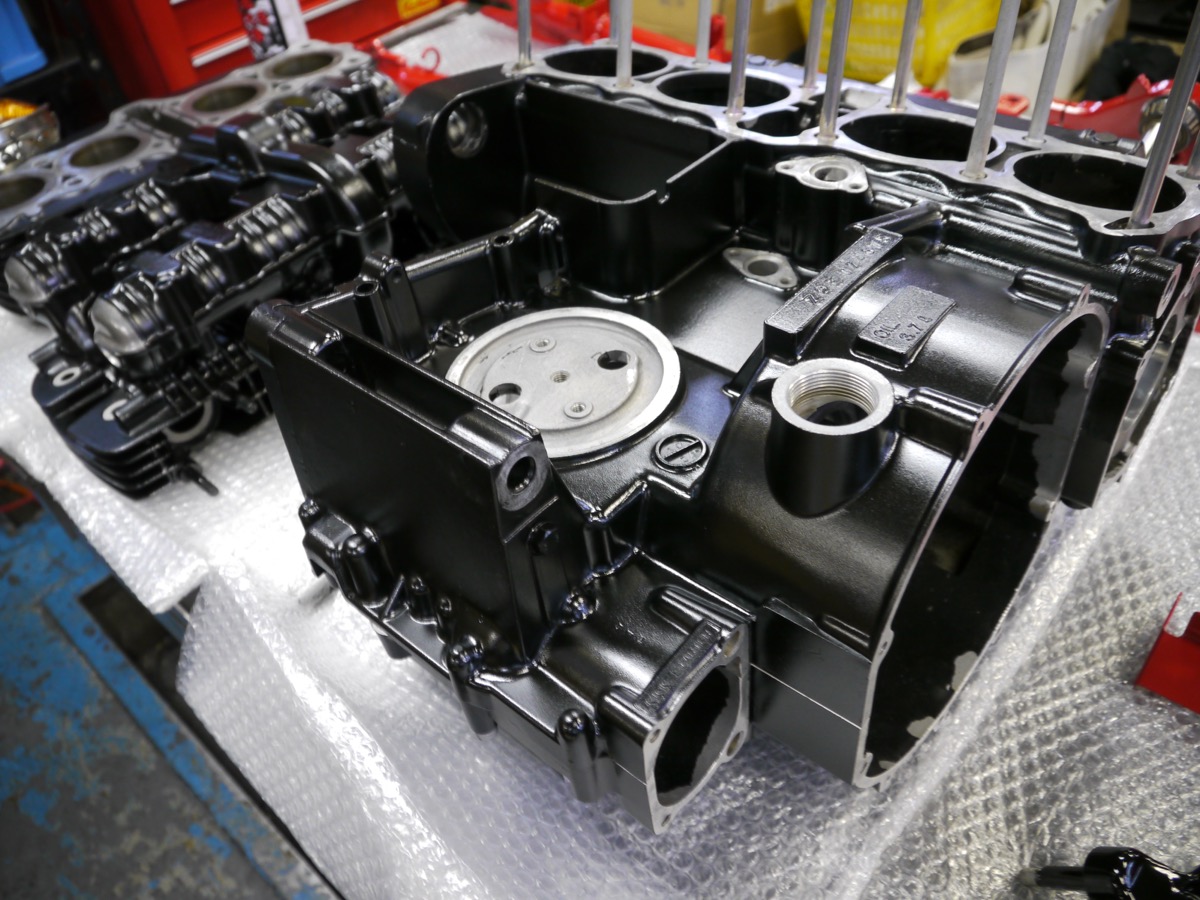

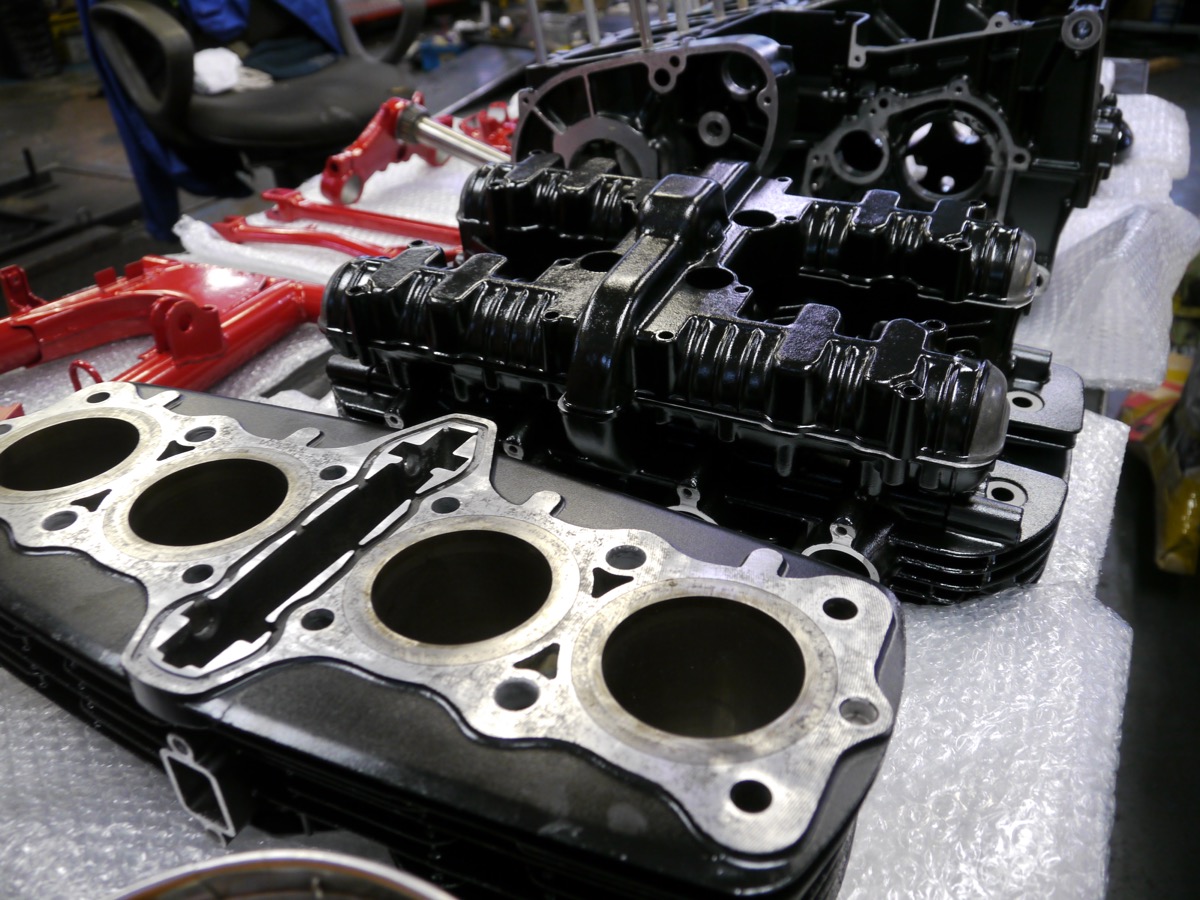

ウエマツでエンジンのフルオーバーホール時にオプション施工できるガンコート
ウエマツでエンジンのフルオーバーホール時にオプション施工できるガンコート

ウエマツではエンジンのフルオーバーホール時にオプションメニューで施工できるガンコート。高硬度コーティングの一種だが、放熱性の高さもメリットの一つと考えられている

オイルクーラーの有効性

冷却性能を高めるための定番的な追加部品といえばオイルクーラー。Z1の開発当時も、追加装着が想定されていた。「ラウンドタイプの大型オイルクーラーは実効果が高いと思えますが、純正オプションサイズはあればいいレベル。走行風を受けなければ効果は発揮できないわけで、オーバーヒート対策としては大きな改善は見込めません」

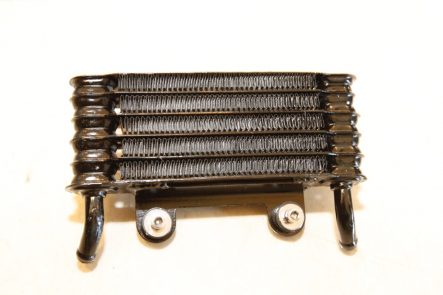

Z1 オイルクーラー

収まり感のよさで好評の純正オプションサイズ。オイル内容量の増加を図れるほか、接続するホースでも冷却性能は高められるので、無いよりはあった方がいい

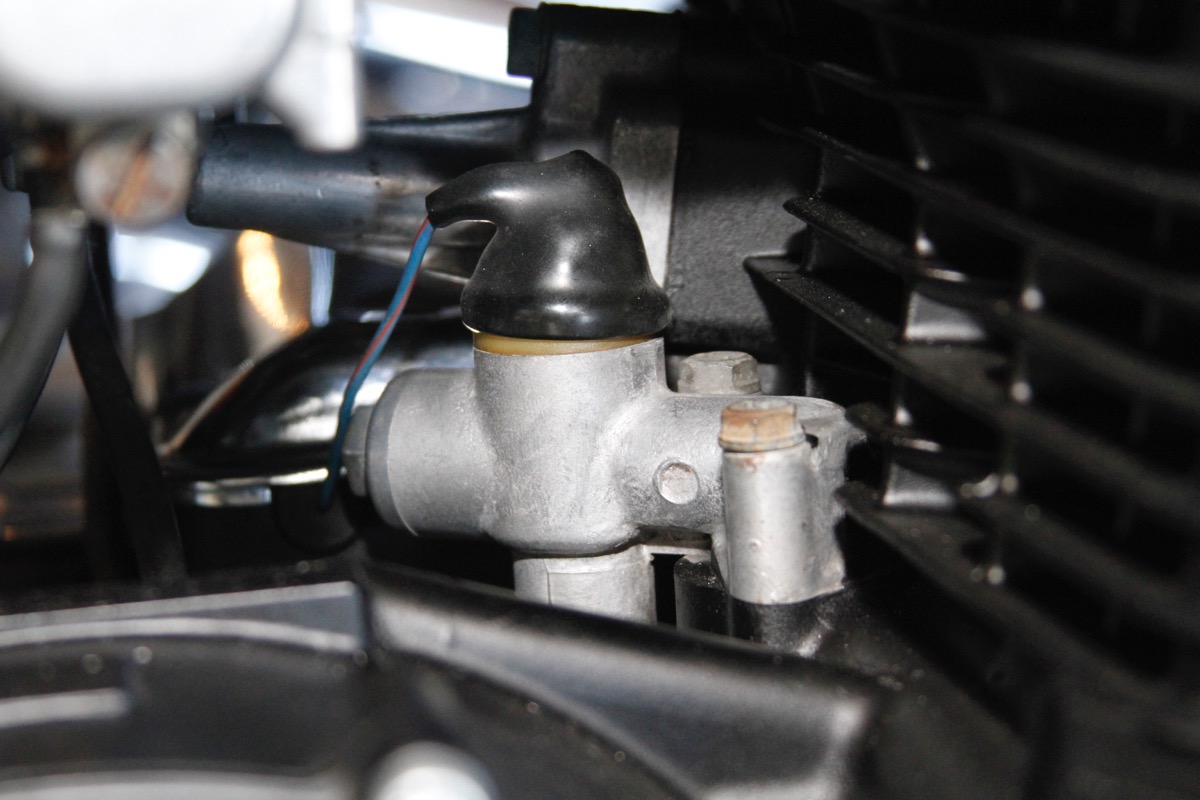

Z1エンジン オイルラインの取り出し口

エンジン開発時に、レーシングユースなどでオイルクーラーを追加しやすいよう、設計段階からレイアウトされていたオイルラインの取り出し口。簡単に取り外しできる

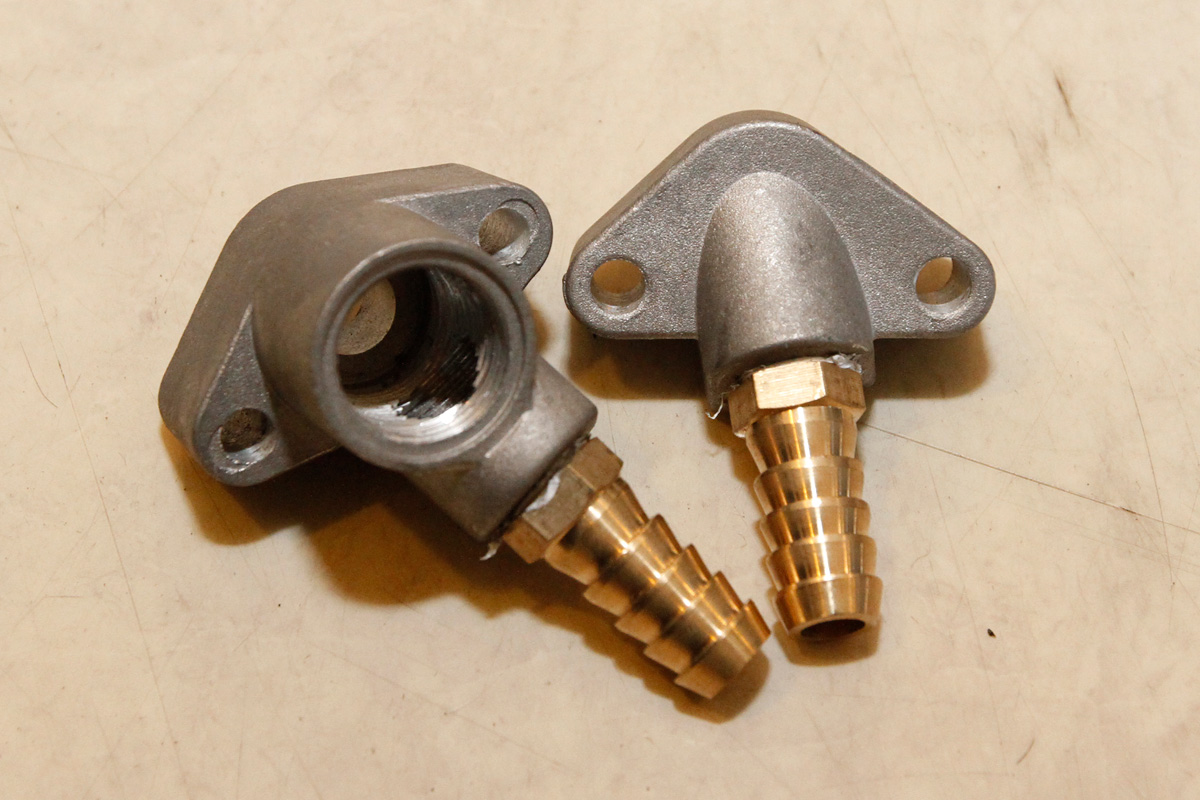

Z1エンジン オイルライン取り出し口の部品

オイルクーラーの装着時に必要となるオイルライン取り出し口の部品。純正オプション、社外の高性能大型オイルクーラーを問わず、この部品へ交換することになる

エンジンオイルと熱

レーシングユースなど、限定的な使い方ならば、それに適したエンジンオイルを選べばよいが、ストリートユースでは、純正指定に準じたエンジンオイルがいいという。「熱ダレ対策として高粘度のエンジンオイルを使うという方もいますが、ストリートレベルでは粘度の高さが抵抗になり、かえって熱ダレしやすくなります。Zの場合は、純正指定されている10W-40が適していると、多くのエンジンを整備していて思います」
